干霧抑塵系統裝置采用模塊化設計技術。由微米級干霧抑塵機、噴霧器、水汽分控箱、干霧總成、萬向節、干霧噴頭、水質過濾器、干燥機、空壓機、儲氣罐、空氣過濾器、水氣連接管線、電伴熱系統和自動控制線路組成。
購買熱線 0559-75132270 / 0559-75132271 / 0559-75322172
產品配置
應用領域
電廠/鋼鐵廠翻車機、港口裝船機、煤倉間犁煤機、風力選煤機、葉輪給煤機、皮帶轉接點、皮帶頭溜槽、粉碎機排料口、卡車裝料口/卸料口、裝車樓、篩分塔、圓型料場堆取料機、振動篩等。
產品優勢
（2） 抑塵效率高，針對 10μm 以下可吸入性粉塵治理效果高達 96%以上，避免矽肺病危害。
（3） 水霧顆粒為干霧，在抑塵點形成濃而密的霧池。
（4） 耗水量小，物料濕度增加重量比 0.02%-0.05%,物料(煤)無熱值損失,無二次污染。
（5） 占地面積小，操作方便，全自動控制。
（6） 設備投入少，運行、維護費用低。
（7） 適用于無組織排放，密閉或半密閉空間的污染源。
（8） 大大降低粉塵爆炸幾率,可以減少消防設備投入。
（9） 冬季使用時車間溫度基本不變。
工作原理
微米級干霧抑塵裝置能夠產生直徑在1-10微米的水霧顆粒，對懸浮在空氣中的粉塵-——特別是直徑在5微米以下的可吸入粉塵顆粒進行有效的吸附而聚結成團，受重力作用而沉降，從而達到抑塵作用。
產品參數
微米級干霧抑塵設備參數 | ||||
設備型號 | KM-UDF-1T-A | KM-UDF-3T-A | KM-UDF-5T-A | KM-UDF-10T-A |
設計最大耗氣量 | ≤8立方米/分鐘 | ≤24立方米/分鐘 | ≤40立方米/分鐘 | ≤80立方米/分鐘 |
設計最大耗水量 | ≤1立方米/小時 | ≤3立方米/小時 | ≤5立方米/小時 | ≤10立方米/小時 |
抑塵效率 | 90%以上 | 90%以上 | 90%以上 | 90%以上 |
配置空壓機功率 | ≤45KW | ≤132KW | ≤220KW | ≤440KW |
儲氣罐容積 | 2立方米 | 4立方米 | 5立方米 | 10立方米 |
電源 | AC 380V | AC 380V | AC 380V | AC 380V |
氣壓輸出 | 0.5-0.8MPA | 0.5-0.8MPA | 0.5-0.8MPA | 0.5-0.8MPA |
水壓輸出 | 0.2-0.5MPA | 0.2-0.5MPA | 0.2-0.5MPA | 0.2-0.5MPA |
防護等級 | IP55 | IP55 | IP55 | IP55 |
水質懸浮物 | <100u | <100u | <100u | <100u |
水質硬度 | 中性水 | 中性水 | 中性水 | 中性水 |
| 水箱容積 | 300L（內置水箱） | 300L（內置水箱） | 500L（內置水箱） | 1000L（內置水箱） |
主機外觀尺寸 | 1600*1000*1610 | 1600*1000*1610 | 1600*1200*1610 | 2000*1200*1610 |
主機凈重 | 420KG | 440KG | 520KG | 600KG |
控制方式 | 本地/遠程 （手動/自動/遙控） | 本地/遠程 （手動/自動/遙控） | 本地/遠程 （手動/自動/遙控） | 本地/遠程 （手動/自動/遙控） |
分控箱
智能分控箱參數 | |||||
型號 | 材質 | 尺寸 | 防護等級 | 工作壓力 | 控制方式 |
FKX-Z/C | 冷板噴塑 | 400*500*250 | IP55 | AC220V | 本地/遠程 手動/自動 |
FKX-Z/B | 304不銹鋼 | 400*500*250 | IP55 | AC220V | 本地/遠程 手動/自動 |
FKX-Z/FB | 鋁合金防爆 | 400*500*250 | IP65 | AC220V | 本地/遠程 手動/自動 |
干霧箱
干霧噴霧箱參數 | |||||
型號 | 材質 | 尺寸（MM） | 噴嘴數量 | 氣路尺寸 | 水路尺寸 |
PWX-4T | 304不銹鋼 | 1000*180*180 | 4個 | DN20 | DN20 |
PWX-5T | 304不銹鋼 | 1250*180*180 | 5個 | DN20 | DN20 |
PWX-6T | 304不銹鋼 | 1500*180*180 | 6個 | DN20 | DN20 |
PWX-7T | 304不銹鋼 | 1750*180*180 | 7個 | DN20 | DN20 |
PWX-8T | 304不銹鋼 | 2000*180*180 | 8個 | DN20 | DN20 |
PWX-10T | 304不銹鋼 | 2500*180*180 | 10個 | DN20 | DN20 |

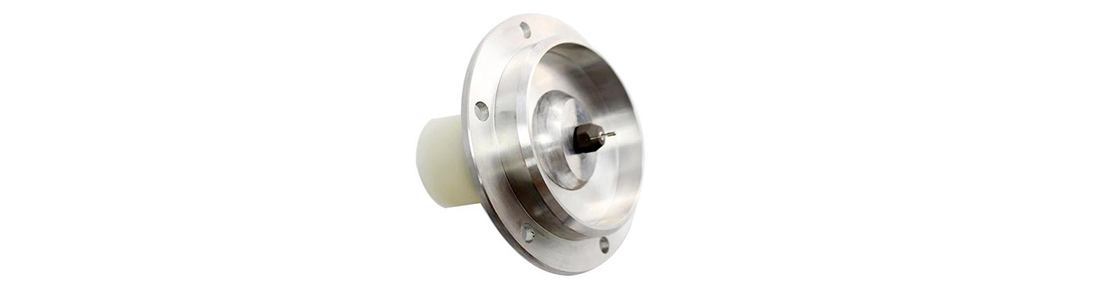

萬向頭
萬向頭參數 | |||||
型號 | 材質 | 安裝尺寸（MM） | 噴嘴數量 | 氣路尺寸 | 水路尺寸 |
WXT-160 | 304不銹鋼 | 法蘭外徑160 | 1個 | 2分 | 1分 |
WXT-160 | 鋁合金 | 法蘭外徑160 | 1個 | 2分 | 1分 |

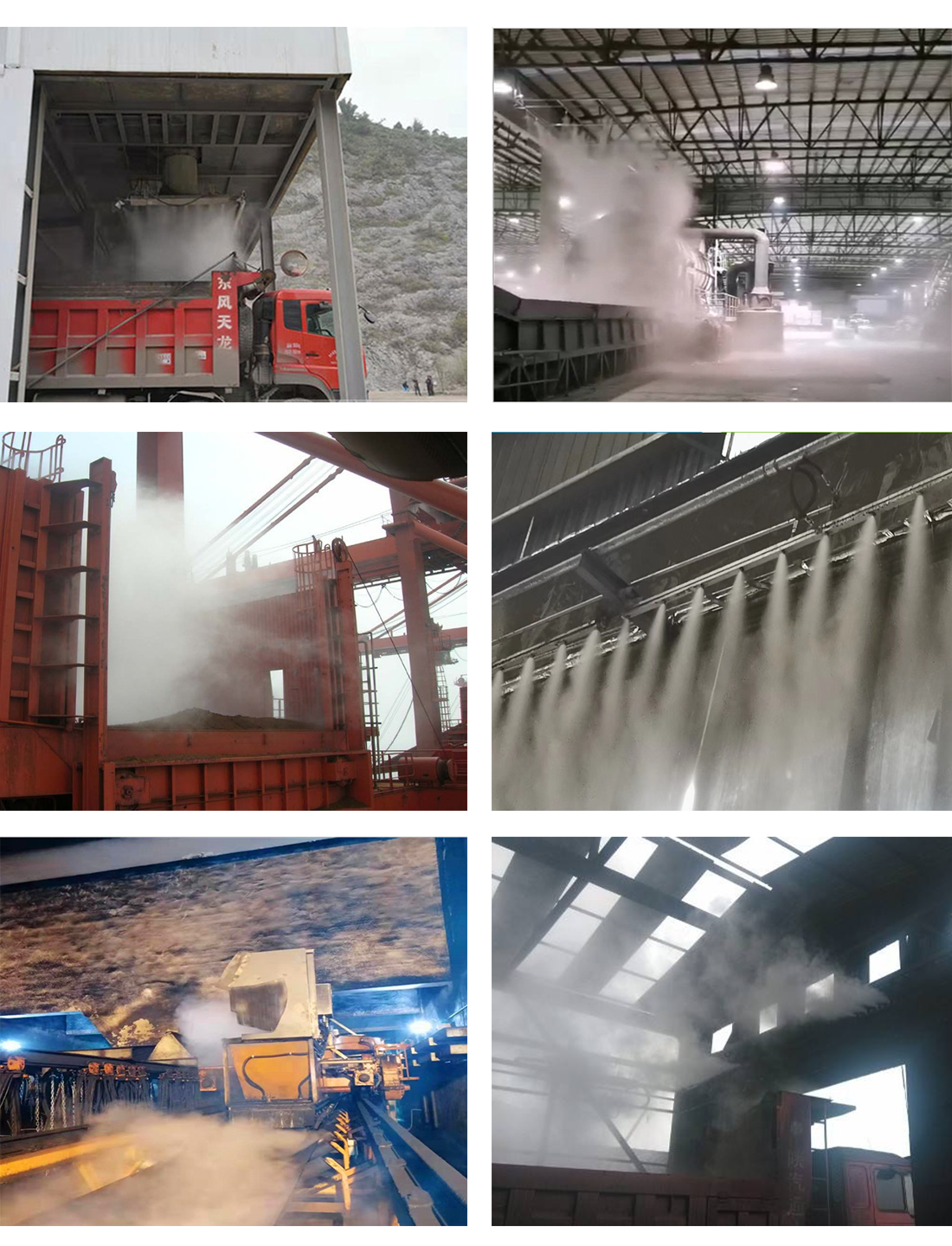

工程案例
